Фитинги для медных труб используются для соединения отдельных участков трубопровода, изменения направления линии, создания ответвлений и подключения оборудования. От правильного выбора соединительных элементов зависит герметичность системы отопления или водоснабжения. При подборе необходимо учитывать диаметр трубы, назначение трубопровода, способ монтажа, рабочую температуру и давление.
Какие фитинги применяются для медных труб
В медных трубопроводах используются муфты, угольники, тройники, переходники, заглушки и элементы для подключения к резьбовой арматуре. Конкретный набор зависит от схемы системы.

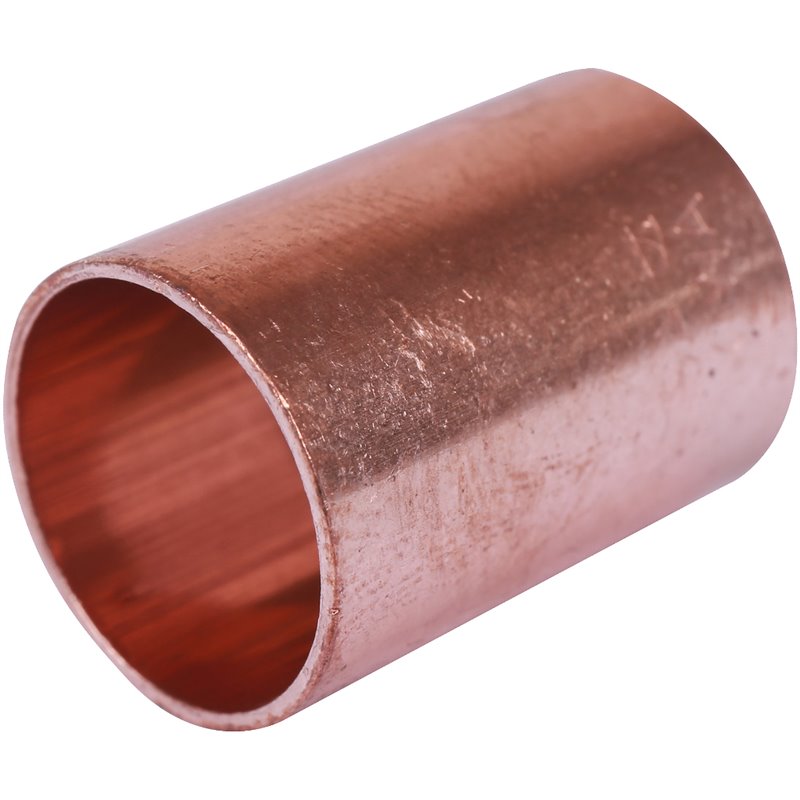

Муфты предназначены для соединения двух прямых участков трубы. Угольники применяются при изменении направления трубопровода. Тройники позволяют создавать ответвления. Переходные элементы используются для соединения труб разного диаметра или перехода с медной трубы на оборудование с другим типом подключения.
Фитинги под пайку
Одним из распространенных способов соединения медных труб является пайка. Труба вставляется в фитинг, после чего соединение прогревается и заполняется припоем. При правильном выполнении работ формируется прочное и герметичное соединение.
Перед пайкой поверхности трубы и фитинга необходимо очистить от загрязнений и окислов. Качество подготовки непосредственно влияет на надежность соединения. Необходимо также правильно подобрать припой и соблюдать температурный режим.
Соединения под пайку используются в системах отопления, водоснабжения и других инженерных сетях, если характеристики материалов соответствуют условиям эксплуатации.
Резьбовые переходные фитинги
Для подключения медного трубопровода к котлам, коллекторам, кранам, фильтрам и другому оборудованию применяются комбинированные элементы с резьбой. Они позволяют перейти с медной трубы на стандартное резьбовое соединение.
При выборе необходимо учитывать размер резьбы и диаметр трубы. Также важно правильно подобрать уплотнительный материал для резьбового соединения. Ошибки на этом этапе могут привести к появлению протечек после запуска системы.
При проектировании трубопровода рекомендуется заранее подобрать фитинги медные вместе с трубами, чтобы все соединительные элементы соответствовали друг другу по диаметру и способу монтажа.
Как подобрать фитинг по диаметру
Размер фитинга должен соответствовать наружному диаметру медной трубы. Даже небольшое несоответствие размеров может привести к проблемам при монтаже и ухудшить качество соединения.
Если требуется соединить трубы разного диаметра, применяются переходные муфты или другие переходные элементы. Необоснованно уменьшать проходное сечение не рекомендуется, поскольку это увеличивает гидравлическое сопротивление системы.
При расчете необходимо учитывать не только диаметр трубы, но и расход воды или теплоносителя. В разных участках одной системы могут использоваться разные размеры.
Фитинги для отопления
В отопительных системах соединительные элементы постоянно подвергаются воздействию высокой температуры и изменениям режима работы. Фитинги должны соответствовать допустимому давлению и температуре теплоносителя.
Особое внимание необходимо уделять соединениям в скрытых участках. Перед закрытием труб отделочными материалами система должна пройти испытание под давлением. Все места соединений проверяются на отсутствие утечек.
При наличии в системе элементов из других металлов следует учитывать их совместимость с медью. Неправильное сочетание материалов в определенных условиях может ускорять коррозионные процессы.
Фитинги для водоснабжения
Для холодного и горячего водоснабжения применяются фитинги, рассчитанные на соответствующее давление и температуру воды. Если система используется для питьевой воды, материалы труб и соединений должны быть предназначены для такого применения.
При горячем водоснабжении необходимо учитывать температурное расширение трубопровода. Хотя медь изменяет размеры при нагреве значительно меньше некоторых полимерных материалов, длинные участки системы должны монтироваться с учетом возможного перемещения.
Что проверить перед покупкой
Перед выбором фитингов необходимо определить тип соединения, диаметры труб, рабочие параметры и конфигурацию трубопровода. Количество угольников, тройников и переходов желательно рассчитать заранее по схеме монтажа.
Не следует выбирать соединительные элементы только по стоимости. Качество фитинга и точность его размеров непосредственно влияют на надежность всей системы. Особенно это важно для соединений, которые после окончания монтажа будут находиться в труднодоступных местах.
Для надежного трубопровода трубы, фитинги и монтажная технология должны рассматриваться как единая система. Правильно подобранные элементы позволяют сохранить расчетное проходное сечение, обеспечить герметичность соединений и снизить риск ремонта в процессе эксплуатации.
