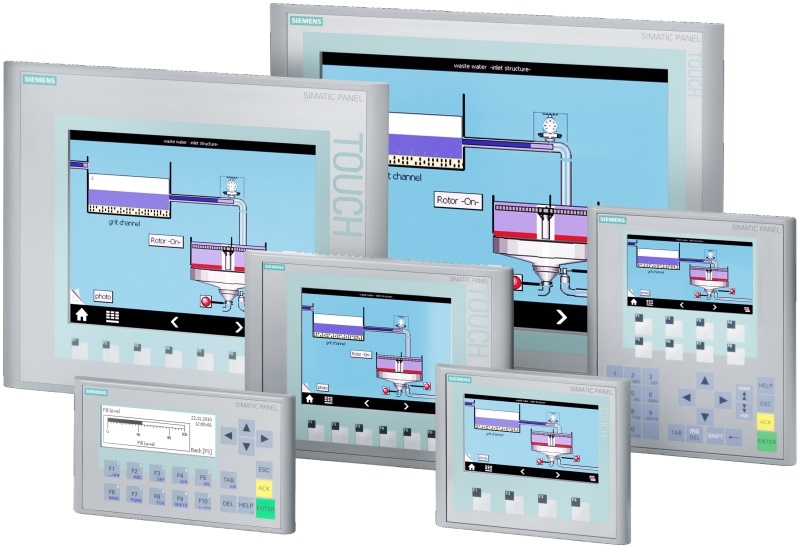

Базовая панель оператора — это интерфейсное устройство, предназначенное для взаимодействия пользователя с автоматизированной системой управления. Основная функция панели — визуализация технологических процессов, отображение параметров и передача управляющих команд на контроллеры или другое оборудование.
Устройство используется в составе систем диспетчеризации, автоматизации инженерных систем, технологического оборудования, в логистике и производстве. Панель оператора обеспечивает интуитивный способ настройки, мониторинга и ручного управления объектами без необходимости прямого доступа к управляющему контроллеру.
Конструктивные характеристики
Панели изготавливаются в промышленном исполнении, оснащаются сенсорным или кнопочным интерфейсом, встроенным процессором и экраном (чаще всего TFT-дисплеем с диагональю от 3.5 до 10 дюймов).
Основные конструктивные параметры:
-
интерфейсы связи: RS-232, RS-485, Ethernet, USB;
-
поддержка протоколов Modbus RTU/TCP, CANopen, OPC;
-
энергонезависимая память для хранения прошивки и настроек;
-
защита корпуса по стандарту IP65 (лицевая панель).
Модели различаются по разрешению экрана, количеству цветов, скорости отклика и возможностям расширения функционала.
Принцип работы
Базовая панель оператора связывается с контроллером и отображает данные, полученные от него. Пользователь видит графики, диаграммы, текущие параметры — температуру, давление, скорость, напряжение и пр.
Через интерфейс панели оператор может:
-
запускать или останавливать процессы;
-
изменять уставки и режимы;
-
просматривать аварийные сообщения;
-
выполнять ручное управление приводами, насосами и исполнительными механизмами.
Панель не содержит собственной логики управления, но может отображать и записывать данные в реальном времени.
Области применения
Базовые панели применяются в различных сферах автоматизации:
-
машиностроение (станки, сборочные линии);
-
системы вентиляции и отопления;
-
пищевая и химическая промышленность;
-
энергоучет и распределение;
-
аграрные комплексы;
-
водоподготовка и насосные станции.
Особенно актуальны панели в задачах локального мониторинга, когда необходимо предоставить доступ к параметрам технологического узла без сложной SCADA-системы.
Преимущества использования
-
Удобство эксплуатации. Интуитивный графический интерфейс без необходимости использовать ПК.
-
Надёжность. Промышленное исполнение с устойчивостью к внешним воздействиям.
-
Универсальность. Совместимость с большинством промышленных протоколов и ПЛК.
-
Функциональность. Отображение аварий, журналирование, ручное управление.
При этом панели не требуют сложного программирования — настройка осуществляется в специализированных средах разработки HMI-проектов, где интерфейс создается с помощью готовых шаблонов и элементов.
